pg麻将胡了

波形护栏板制作流程是怎么样的？？？？？？？

时间：2020-05-08 07:41:55

波形护栏板制作流程是怎么样的？？？？？？？

波形护栏的每一个组成部分，，，，，包括波形护栏板、立柱、柱帽、螺栓和垫片等每一个零件都在防护清静上起着主要的作用，，，，，那么波形护栏制作流程是怎么样的呢？？？？？？？

以是每一个零件的制作历程都要经由千锤百炼才华成型，，，，，

为防护我们的生命清静起作用。。。。。高速公路护栏板就能很好的�；；；；；；；；じ咚俟飞闲谐档那寰�。。。。。由于它的结构较量简朴，，，，，

仅由两片钢护栏板与夹放在两者之间的立柱组成,
而这两片护栏板形似海浪，，，，，被业界称作“波形护栏板”，，，，，波形护栏价钱较量适中。。。。。在高速公路运行流通时，，，，，它可以通过这两根柱子支持地面，，，，，
既能�；；；；；；；；す飞闲惺怀盗镜那寰�

pg麻将胡了(官方版)破解/试玩/爆分官方网站

pg麻将胡了(官方版)破解/试玩/爆分官方网站

又可以使之看起来较量雅观，，，，，适用性与雅观性无形中融为一体。。。。。当车辆碰撞到护栏时，，，，，它可以通过立柱横梁的变形来阻止车辆的失控，，，，，
使车辆会回到正常的轨道，，，，，�；；；；；；；；こ盗竞吐每偷那寰�。。。。。

我们先先容波形护栏板的制作历程：第一，，，，，波形护栏要选取优质的钢材，，，，，只有优质的钢材才华包管起防护的作用。。。。。
将选取好的优质钢材放入机械中进入带钢准备，，，，，为下一历程做准备。。。。。

第二，，，，，要钢材举行打孔分段，，，，，要注重的是A级的护栏板是九孔的，，，，，B级的护栏板是10孔的，，，，，
以是差别级别的护栏板要放入差别的机械举行打孔，，，，，不要误放。。。。。

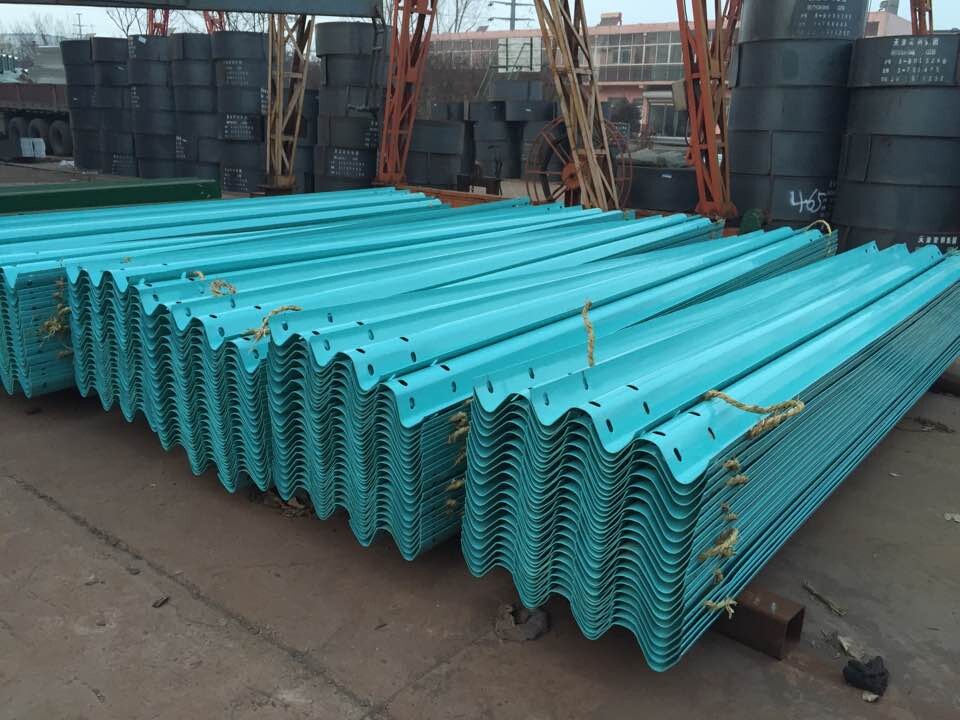

第三，，，，，要对已经打孔分段的钢材折弯，，，，，制作成两波的或者是三波的波形护栏板，，，，，波形护栏板的样子就基本成型了。。。。。
第四，，，，，凭证客户对波形护栏板的外貌处置惩罚要求来举行制作，，，，，

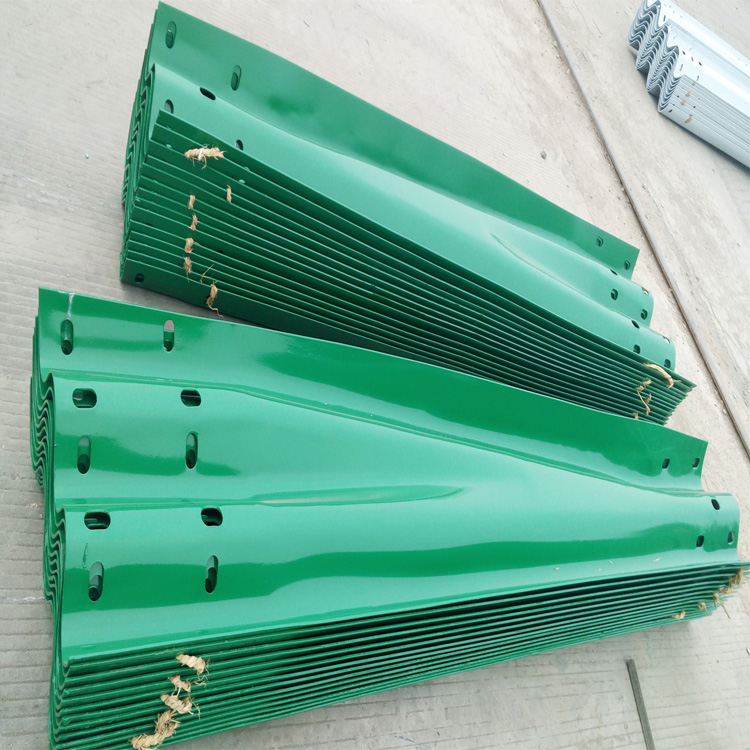

制作方法有镀锌的、喷塑的尚有镀锌+喷塑的，，，，，差别的外貌处置惩罚方法有差别的制作要领。。。。。波形护栏的制作历程看似简朴，，，，，但每一个流程的制作都影响波形护栏板最终的质量，，，，，
以是，，，，，每一个历程都很是主要。。。。。高质量是生产厂家生产的主要目的，，，，，也是客户主要的要求。。。。。

pg麻将胡了(官方版)破解/试玩/爆分官方网站

pg麻将胡了(官方版)破解/试玩/爆分官方网站

在这里我们也要提醒列位开车的人士，，，，，波形板护只是一种防护步伐，，，，，
并不可百分之百的�；；；；；；；；ぢ每偷那寰玻�，，，，开车的时间要集中注重力，，，，，为自己的人身清静认真，，，，，从源头上隔离事故的爆发。。。。。

波形护栏质料及制造工序

制造工序：优质钢板，，，，，经镀锌、喷塑处置惩罚。。。。。

加工要领：为包管波形梁截面形状准确，，，，，应接纳冷弯加工成型的要领，，，，，为使波形梁相互顺遂搭接，，，，，要求拼接螺栓孔在波形梁成型后一次冲孔完成。。。。。

工艺历程　　

成型护栏板→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→磨练　　

　

有关工艺历程说明　　

　

(1)脱脂　　

可接纳化学去油或水基金属脱脂洗濯剂去油，，，，，抵达护栏板完全被水浸润为止。。。。。　　　

　

(2)酸洗　　

可接纳H2SO4 15%，，，，，硫脲0.1%，，，，，40～60℃或用HCl 20%，，，，，六次甲基四胺1～3g/L，，，，，20～40℃举行酸洗。。。。。加入缓蚀剂可避免基体过侵蚀及镌汰铁基体吸氢量。。。。。　
　脱脂及酸洗处置惩罚欠好会造成镀层附着力欠好，，，，，镀不上锌或锌层脱落。。。。。　　　

　

(3)浸助镀剂　　

也称团结剂，，，，，可坚持在浸镀前护栏板具有一定活性，，，，，以增强镀层与基体团结。。。。。NH4Cl 15%～25%，，，，，ZnCl2 2.5%～3.5%，，，，，55～65℃，，，，，5～10min。。。。。
为镌汰NH4Cl挥发可适当加入甘油。。。。。　　

　

(4)烘干预热　　

为了避免护栏板在浸镀时由于温度急剧升高而变形，，，，，并除去剩余水分，，，，，避免爆发爆锌，，，，，造成锌液爆溅，，，，，预热一样平常为120～180℃。。。。。　　

　

pg麻将胡了(官方版)破解/试玩/爆分官方网站

(5)热镀锌　

要控制好锌液温度、浸镀时间及护栏板从锌液中移出的速率。。。。。温度过低，，，，，锌液流动性差，，，，，镀层厚且不匀称，，，，，易爆发流挂，，，，，外观质量差；；；；；；；；温度高，，，，，锌液流动性好，，，，，锌液易脱离护栏板，，，，，

镌汰流挂及皱皮征象爆发，，，，，附着力强，，，，，镀层�。。。。。�，，，，外观好，，，，，生产效率高；；；；；；；；但温度过高，，，，，护栏板及锌锅铁损严重，，，，，爆发大宗锌渣，，，，，影响浸锌层质量，，，，，锌耗大，，，，，甚至无法施镀。。。。。　　

在统一温度下，，，，，浸镀时间长，，，，，镀层厚。。。。。差别温度，，，，，要求同样的厚度时，，，，，高温浸镀所需时间长。。。。。　　

一样平常厂家为了避免护栏板高温变形及镌汰由于铁损造成锌渣，，，，，都接纳450～470℃，，，，，0.5～1.5min。。。。。有些工厂对护栏板接纳较高温度，，，，，但要避开铁损岑岭的温度规模。。。。。　　

为了提高在较低温度下热浸镀液的流动性，，，，，避免镀层过厚，，，，，并提高镀层外观，，，，，经常加入0.01%～0.02%的纯铝。。。。。铝要少量多次加入。。。。。　　

(6)整理　　

镀后对护栏板整理主要是去除外貌余锌及锌瘤，，，，，用震惊或手工要领均可。。。。。　　

　

(7)钝化　　

目的是提高护栏板外貌抗大气侵蚀性能，，，，，镌汰或延伸白锈泛起时间，，，，，坚持镀层具有优异的外观。。。。。都用铬酸盐钝化，，，，，如Na2Cr2O7 80～100g/L，，，，，硫酸3～4ml/L。。。。。　　

　

(8)冷却　　

一样平常用水冷，，，，，但温度不可过低，，，，，避免护栏板，，，，，特殊是铸件由于激冷回缩爆发基体组织开裂。。。。。　　　

　

(9)磨练　　

镀层外旅行亮、详尽、无流挂、皱皮征象。。。。。厚度磨练可接纳涂层测厚仪，，，，，要领较量轻盈。。。。。也可通过锌附着量举行换算获得镀层厚度。。。。。

团结强度可接纳弯曲压力机，，，，，将样件作90～180°弯曲，，，，，应无裂纹及镀层脱落。。。。。也可用重锤敲击磨练。。。。。　

二波护栏板及配件先容

三波护栏的规格、制造工序、特点和用途是什么？？？？？？？

Copyright © 2019 www.nbstkg.com pg麻将胡了版权所有.

网站地图 XML地图

首页

电话

地址
